Podávací mechanizmus pri zváraní metódou MIG/MAG je citlivý systém, v ktorom musia všetky časti – kladky, bowden, kontaktná špička aj samotný drôt – spolupracovať s minimálnym odporom a maximálnou stabilitou. Práve bowden (vodiaca špirála v horáku) má zásadný vplyv na trenie drôtu, plynulosť podávania aj kvalitu výsledného zvaru. Nesprávne zvolený alebo opotrebovaný bowden je častou príčinou nepravidelného oblúka, rozstreku a zvýšeného opotrebenia spotrebných dielov.
V praxi sa používajú dva základné typy: bowden teflón a bowden oceľ. Každý má odlišné vlastnosti a je určený pre iný druh zváracieho drôtu.
Konštrukcia a materiálové rozdiely
Oceľový bowden
Oceľový bowden je tvorený vinutou oceľovou špirálou s vnútorným hladkým profilom. Je mechanicky odolný, znesie vyššie zaťaženie prítlakom kladiek a je vhodný pre tvrdšie a pevnejšie drôty.
Typické použitie:
-
uhlíkové ocele (nelegované aj nízkolegované)
-
nerezové drôty
-
plnené drôty (FCAW)
Oceľový bowden má vyšší koeficient trenia než teflónový, ale pri tvrdých drôtoch to nepredstavuje zásadný problém. Naopak jeho pevnosť bráni deformácii pri vyššom podávacom tlaku.
Teflónový bowden
Teflón (PTFE) má veľmi nízky koeficient trenia a výborné klzné vlastnosti. Preto je bowden teflón ideálny pre mäkké a tvárne drôty, kde je nutné minimalizovať trenie drôtu.
Typické použitie:
-
hliníkový drôt
-
medené zliatiny
-
niektoré špeciálne mäkké prídavné materiály
Pri zváraní hliníka metódou MIG (často v pulznom režime) je zníženie trenia kľúčové pre stabilitu oblúka. Hliníkový drôt je mäkký, má nízky modul pružnosti a ľahko sa deformuje – v oceľovej špirále by dochádzalo k zadieraniu, tvorbe pilín a nepravidelnému podávaniu.
Trenie drôtu a jeho vplyv na kvalitu zvaru
Z pohľadu fyziky podávania drôtu je rozhodujúce:
-
koeficient trenia medzi drôtom a vnútornou stenou bowdenu,
-
prítlak kladiek,
-
dĺžka a zakrivenie horáka,
-
priemer drôtu a jeho povrchová úprava.
Vysoké trenie drôtu vedie k:
-
kolísaniu rýchlosti podávania,
-
nestabilnému oblúku,
-
zvýšenému rozstreku,
-
opotrebeniu kontaktnej špičky,
-
preťaženiu motora podávača.
Pri hliníku je správna kombinácia (teflónový bowden + U-drážkové kladky) zásadná. Pri oceli je štandardom oceľový bowden a V-drážkové kladky.
Kedy zvoliť ktorý bowden?
Použite oceľový bowden, ak:
-
zvárate konštrukčnú alebo nerezovú oceľ,
-
používate drôt s priemerom 0,8–1,2 mm pre bežné MIG/MAG aplikácie,
-
zvárate vo výrobnej prevádzke s vyšším mechanickým zaťažením horáka.
Použite teflónový bowden, ak:
-
zvárate hliník metódou MIG,
-
pracujete s mäkkým alebo nízkotvrdým drôtom,
-
požadujete čo najnižšie trenie a stabilné podávanie pri nižšom prítlaku.
Pri profesionálnych aplikáciách (napr. automobilový priemysel, výroba nádrží či ľahkých konštrukcií) je teflónový bowden prakticky nevyhnutnosťou.
Typické príznaky opotrebenia bowdenu
Správna výmena bowdenu je dôležitá nielen z hľadiska kvality zvaru, ale aj ochrany podávacieho systému.
Medzi najčastejšie príznaky patria:
-
Nepravidelné podávanie drôtu – kolísanie oblúka, pulzovanie.
-
Zvýšený prítlak kladiek potrebný pre stabilný chod.
-
Otrepy na drôte po prechode bowdenom.
-
Kovový prach alebo plastové častice pri demontáži.
-
Časté „sekanie“ drôtu v horáku.
-
Prehrievanie podávača.
Pri oceľových bowdenoch dochádza postupne k mechanickému vydieraniu vnútorného povrchu. Pri teflónových je typické ryhovanie a postupná deformácia otvoru.
V priemyselnej praxi sa odporúča kontrola pri každej výmene cievky drôtu a preventívna výmena pri poklese stability podávania.
Správny postup výmeny bowdenu
-
Odpojte zvárací zdroj od napájania.
-
Demontujte horák a vyberte starý bowden.
-
Skontrolujte vnútorné vedenie horáka a vyčistite ho stlačeným vzduchom.
-
Skráťte nový bowden presne podľa dĺžky horáka (nesmie byť ani príliš dlhý, ani krátky).
-
Zabezpečte správne dosadnutie v podávači aj pri krku horáka.
-
Skontrolujte kompatibilitu s kontaktnou špičkou a priemerom drôtu.
-
Nastavte zodpovedajúci prítlak kladiek.
Pri hliníku je vhodné zároveň skontrolovať stav kladiek a prípadne ich vymeniť za typ určený pre mäkký drôt.
Odporúčanie kompatibilných komponentov
Pre správnu funkciu systému je vhodné kombinovať:
-
teflónový bowden + U-drážkové kladky + hliníkový drôt
-
oceľový bowden + V-drážkové kladky + oceľový alebo nerezový drôt
Dôležité je dodržať:
-
správny priemer bowdenu (0,8 / 1,0 / 1,2 mm),
-
kompatibilitu s typom horáka (napr. MB 15, MB 25, MB 36),
-
zodpovedajúcu dĺžku podľa konštrukcie horáka.
Použitie originálnych alebo kvalitných náhradných dielov výrazne predlžuje životnosť podávacieho systému a stabilitu oblúka, najmä pri pulznom MIG zváraní alebo pri vyšších zváracích prúdoch.
Voľba medzi bowden teflón a bowden oceľ závisí predovšetkým od typu prídavného materiálu. Pre oceľ a nerez je štandardom oceľový bowden, pre hliníkový drôt je nevyhnutné teflónové vedenie s nízkym trením.
Pravidelná kontrola a včasná výmena bowdenu predchádza nestabilnému oblúku, nadmernému rozstreku aj poruchám podávača. Správna kombinácia bowdenu, kladiek a drôtu je základným predpokladom kvalitného zvaru pri metóde MIG/MAG.

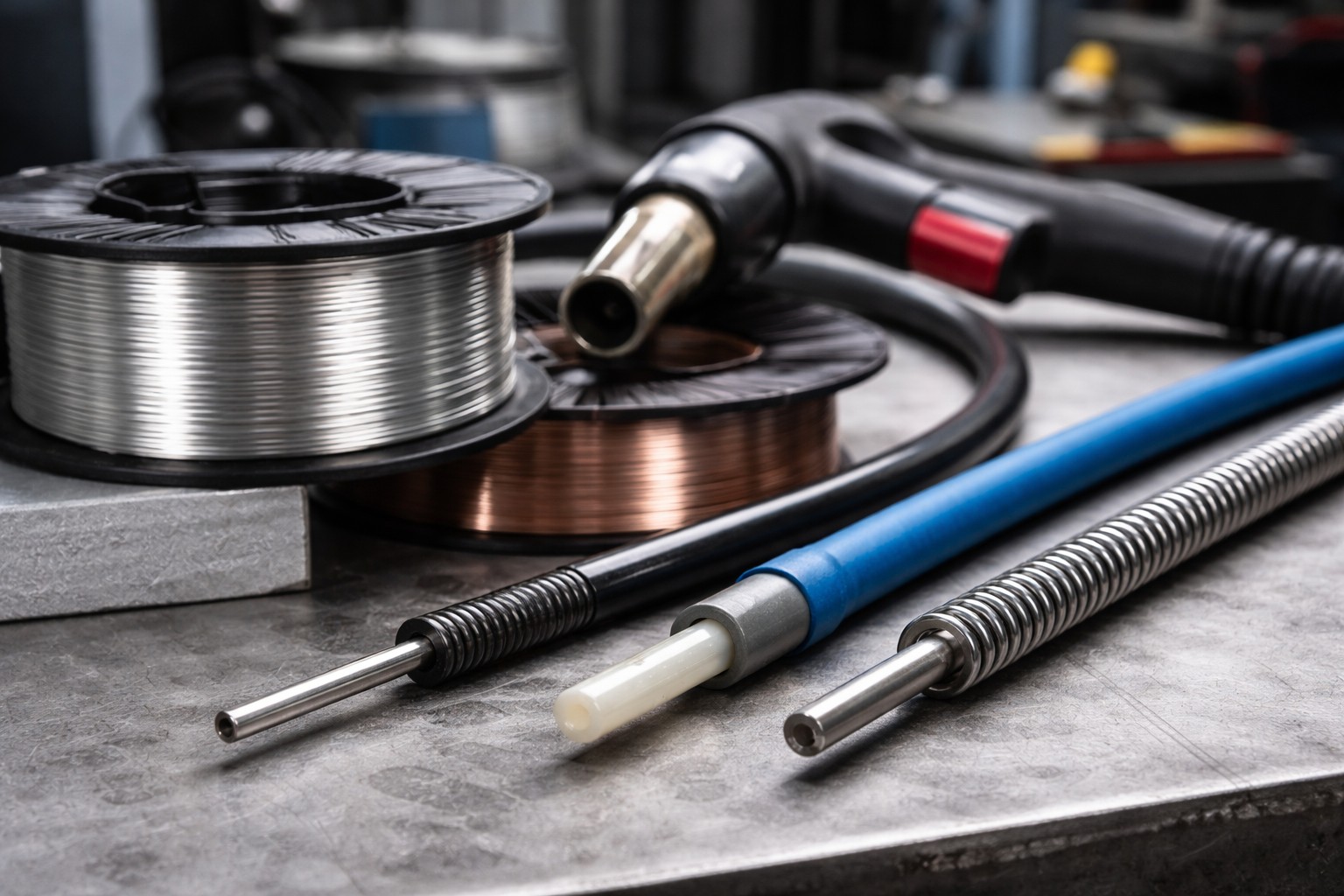

Ilustračný obrázok bol generovaný pomocou nástroja ChatGPT (OpenAI). Obrázok slúži iba na vizuálnu ilustráciu a nemusí zobrazovať skutočný produkt
