Prístrešok na drevo je prvá zváraná konštrukcia, ktorú má zmysel postaviť po tom, čo človek prevarí pár skúšobných húseníc. Nič na ňom nemusí sedieť na desatinu milimetra, a napriek tomu sa na ňom naučíte všetko, čo budete potrebovať pri bráne alebo vozíku: rezať na mieru, stehovať, strážiť uhlopriečky a neprepáliť dvojmilimetrovú stenu jokla.
Nižšie je celý projekt na prístrešok 2 000 × 900 mm pre 2,6 priestorového metra dreva — s kusovníkom, rezným plánom zo šiestich tyčí, konkrétnym nastavením zváračky a spočítanou spotrebou drôtu aj plynu. Ceny materiálu sú orientačné — aktuálne ceny nájdete vždy pri konkrétnom produkte.

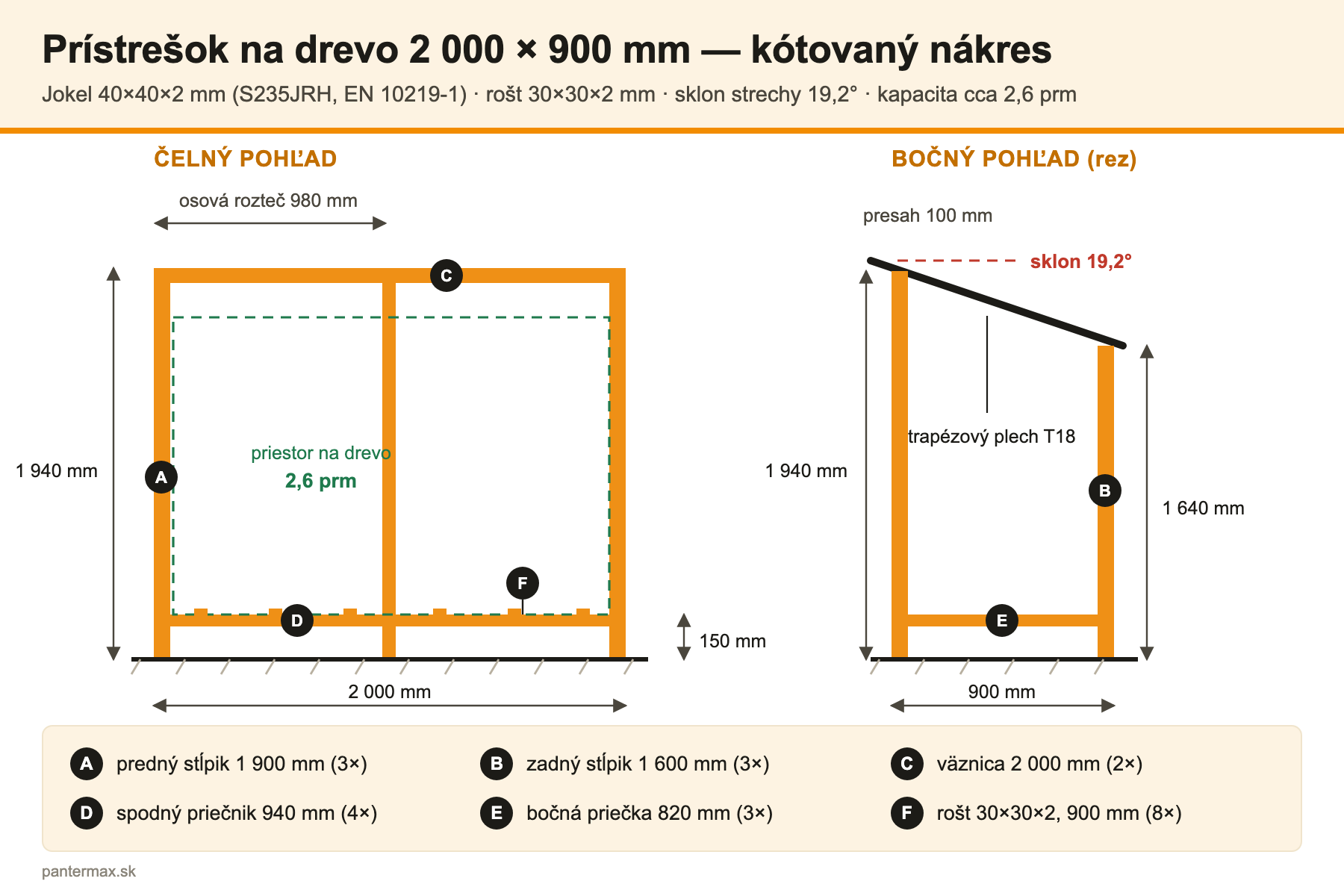

Čo presne staviame
Pôdorys 2 000 × 900 mm, predné stĺpiky 1 900 mm, zadné 1 600 mm. Rozdiel 300 mm na osovej hĺbke 860 mm dáva spád strechy 19,2° — trapézový plech T18 chce aspoň 8°, takže máme rezervu aj na to, keď si konštrukcia časom o kúsok sadne.
Rošt je 150 mm nad zemou, takže spodný rad polien nestojí v mláke a pod prístrešok sa dostane vzduch. Úžitkový priestor 1 920 × 900 × 1 500 mm pojme 2,6 prm, čo je podľa dreviny 820 kg (suchý smrek) až 1 240 kg (suchý buk). S tou váhou počítajte, keď budete vyberať, kam prístrešok postavíte.
Kusovník a cena materiálu
Nosné diely sú z jokla 40×40×2 mm, rošt a zadné stuženie z 30×30×2 mm. Oboje v akosti S235JRH podľa EN 10219-1 — to je bežný zváraný uzavretý profil, ktorý vám v hutnom materiáli narežú zo šesťmetrovej tyče.
| Poz. | Diel | Profil | ks | Dĺžka | Celkom |
|---|---|---|---|---|---|
| A | predný stĺpik | 40×40×2 | 3 | 1 900 mm | 5,70 m |
| B | zadný stĺpik | 40×40×2 | 3 | 1 600 mm | 4,80 m |
| C | väznica (predná, zadná) | 40×40×2 | 2 | 2 000 mm | 4,00 m |
| D | spodný priečnik | 40×40×2 | 4 | 940 mm | 3,76 m |
| E | bočná priečka | 40×40×2 | 3 | 820 mm | 2,46 m |
| F | rošt (rozteč 270 mm) | 30×30×2 | 8 | 900 mm | 7,20 m |
| G | zadná diagonála | 30×30×2 | 2 | 1 700 mm | 3,40 m |
| H | pätka pod stĺpik | plech 100×100×5 | 6 | — | 2,4 kg |
Dohromady je to 20,72 m jokla 40×40×2 a 10,60 m profilu 30×30×2, teda asi 77 kg ocele, keď započítate aj odrezky. U predajcov hutného materiálu sa ceny pohybujú okolo 3,59 €/m za 40×40×2 a 2,65 €/m za 30×30×2 vrátane DPH.
| Položka | Množstvo | Cena s DPH |
|---|---|---|
| Jokel 40×40×2 mm | 4 tyče à 6 m = 24 m | 86 € |
| Jokel 30×30×2 mm | 2 tyče à 6 m = 12 m | 32 € |
| Trapézový plech T18, krycia šírka 1 100 mm | 2 tabule 1 100 mm = 2,4 m² | od 16 € |
| Samovrtné skrutky s EPDM podložkou 4,8×35 | 20 ks | cca 4 € |
| Základná + vrchná farba na kov | 2 × 0,75 l | cca 20 € |

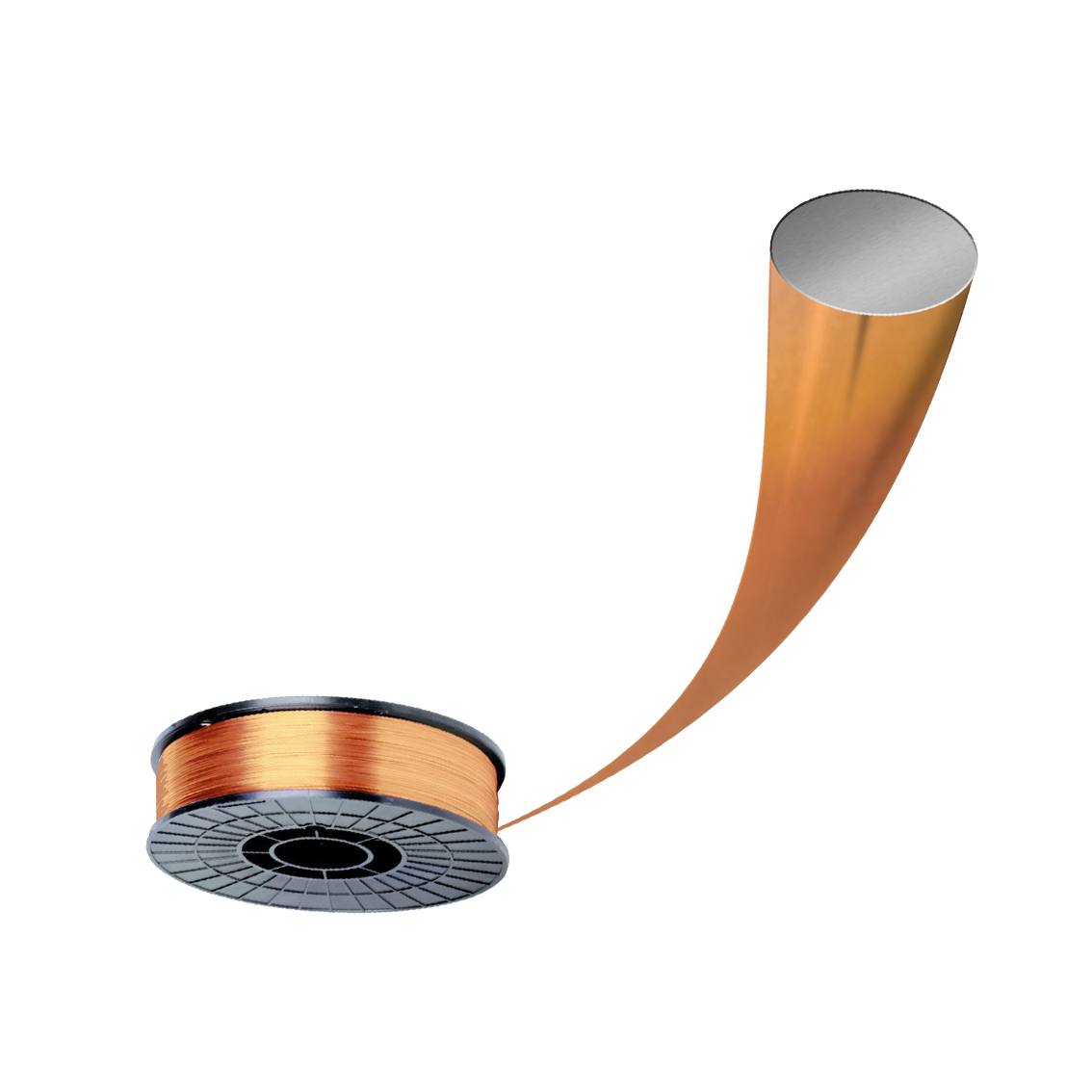

| Zvárací drôt G3Si1 0,8 mm, 1 kg D100 | 1 cievka | 5,60 € |
| Materiál celkom | cca 165 € |
Plyn v tom nie je. Ak fľašu ešte nemáte, plná osemlitrová fľaša CO₂ stojí 94,62 € a kupujete ju do vlastníctva, žiadny prenájom. Ako uvidíte nižšie, vydrží vám na tri také prístrešky.

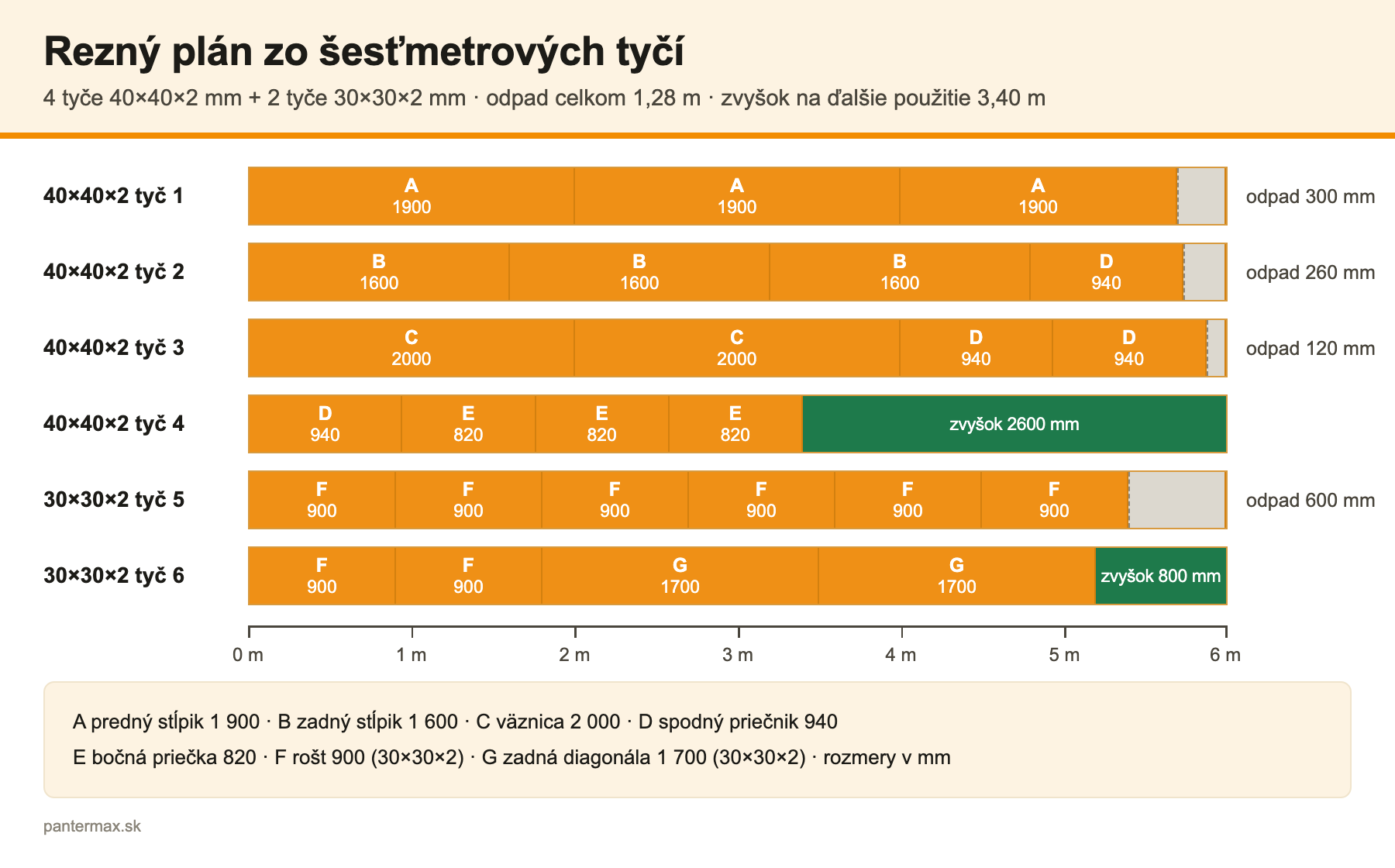

Rezný plán zo šiestich tyčí
Šesťmetrovú tyč do auta nedostanete, takže si diely nechajte narezať rovno u predajcu. Aby vám nezostali samé nepoužiteľné odrezky, tu je rozpis: štyri tyče 40×40×2 a dve tyče 30×30×2 pokryjú celý kusovník s odpadom 1,28 m a s 3,40 m použiteľného zvyšku.
Čím jokel odrezať
Na 2mm stenu stačí uhlová brúska s rezným kotúčom 125 × 1,0 mm — jeden kotúč zvládne okolo 30 rezov v tomto profile. Kotúčová píla na kov je pomalšia na prípravu, ale reže kolmo napoprvé, takže ušetríte dopasovávanie.
Plazma je na tento projekt prehnaná: CUT 50LED reže kvalitne do 16 mm, ale spotrebuje 280 l/min vzduchu pri 0,3–0,45 MPa, takže k nej potrebujete kompresor s odpovedajúcim výkonom. Na šestnásť kolmých rezov sa to neoplatí. Príde na rad, až budete vyrezávať tvary z plechu.
Nastavenie na stenu 2 mm
Celý prístrešok sa zvarí kútovými zvarmi v jednej hrúbke, takže si na stroji nastavíte jednu hodnotu a celý víkend sa k nej nevraciate. Hodnoty platia pre plný drôt G3Si1 0,8 mm a ochranný plyn CO₂ alebo zmes C18 (Ar + 18 % CO₂).
| Kde | Prúd | Napätie | Podávanie drôtu | Plyn |
|---|---|---|---|---|
| Rošt 30×30×2 na priečnik | 70–85 A | 16,5–18,0 V | 3,2–4,0 m/min | 10 l/min |
| Jokel 40×40×2 na jokel (hlavný rám) | 75–90 A | 17,0–18,5 V | 3,5–4,5 m/min | 12 l/min |
| Stĺpik na pätku 5 mm | 90–105 A | 18,0–19,0 V | 4,5–5,5 m/min | 12 l/min |
| Stehovanie (všade) | 65–75 A | 16,5–17,5 V | 3,0–3,5 m/min | 10 l/min |
Pri zváraní stĺpika na päťmilimetrovú pätku mierite oblúkom do plechu, nie do jokla — hrubší diel znesie viac tepla a roztavený kúpeľ sa sám prevalí na tenkú stenu. Kto ide na MIG260LED, zvolí synergickú krivku Fe (CO₂) alebo Fe (MIX), zadá drôt 0,8 mm a napätie si stroj dopočíta sám; ladí sa potom už len korekcia v rozsahu ±3 V.
Podrobnejšie je nastavenie podľa hrúbky rozobrané v článku Ako vybrať MIG/MAG zváračku podľa hrúbky materiálu.
Bez plynu, na rúrkový drôt

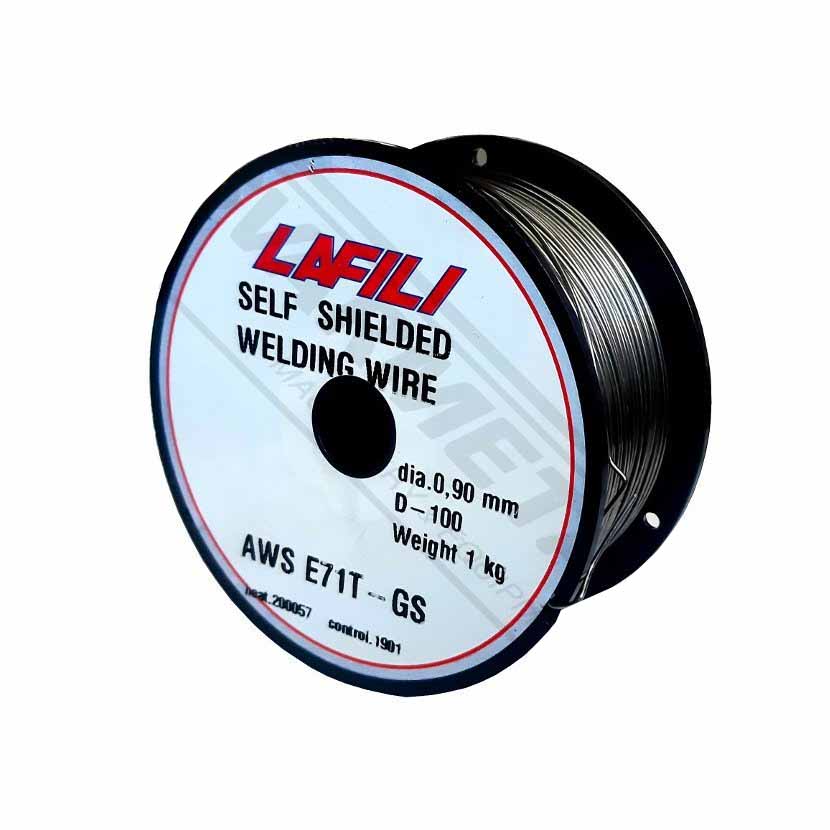

Ak fľašu nemáte a nechcete ju zatiaľ kupovať, samokryvný rúrkový drôt E71T-GS 0,9 mm za 9,10 € prístrešok zvarí tiež. Prepnite polaritu — zem na „+“, horák na „−“ — a choďte 75–95 A, 17,5–19,0 V, 3,0–4,0 m/min.
Rovno ale počítajte s tým, že rúrkový drôt na dvojmilimetrovej stene dosť prská, po každej húsenici odklepávate trosku a zvar vyzerá hrubo. Na prístrešok na drevo, ktorý aj tak pretriete farbou, je to v poriadku. Porovnanie oboch ciest nájdete v článku Plnený drôt vs. zváranie s plynom.
Zváranie krok za krokom
- Dve bočné zostavy nasucho. Stĺpik A + stĺpik B + priečka E položte na rovnú podlahu a zostavte do tvaru. Rovnou podlahou sa tu myslí naozaj rovná — krivý betón sa prenesie do rámu.
- Stehy 20 mm na oboch koncoch každého dielu. Nie jeden dlhý zvar. Steh drží geometriu a ešte sa dá odbrúsiť.

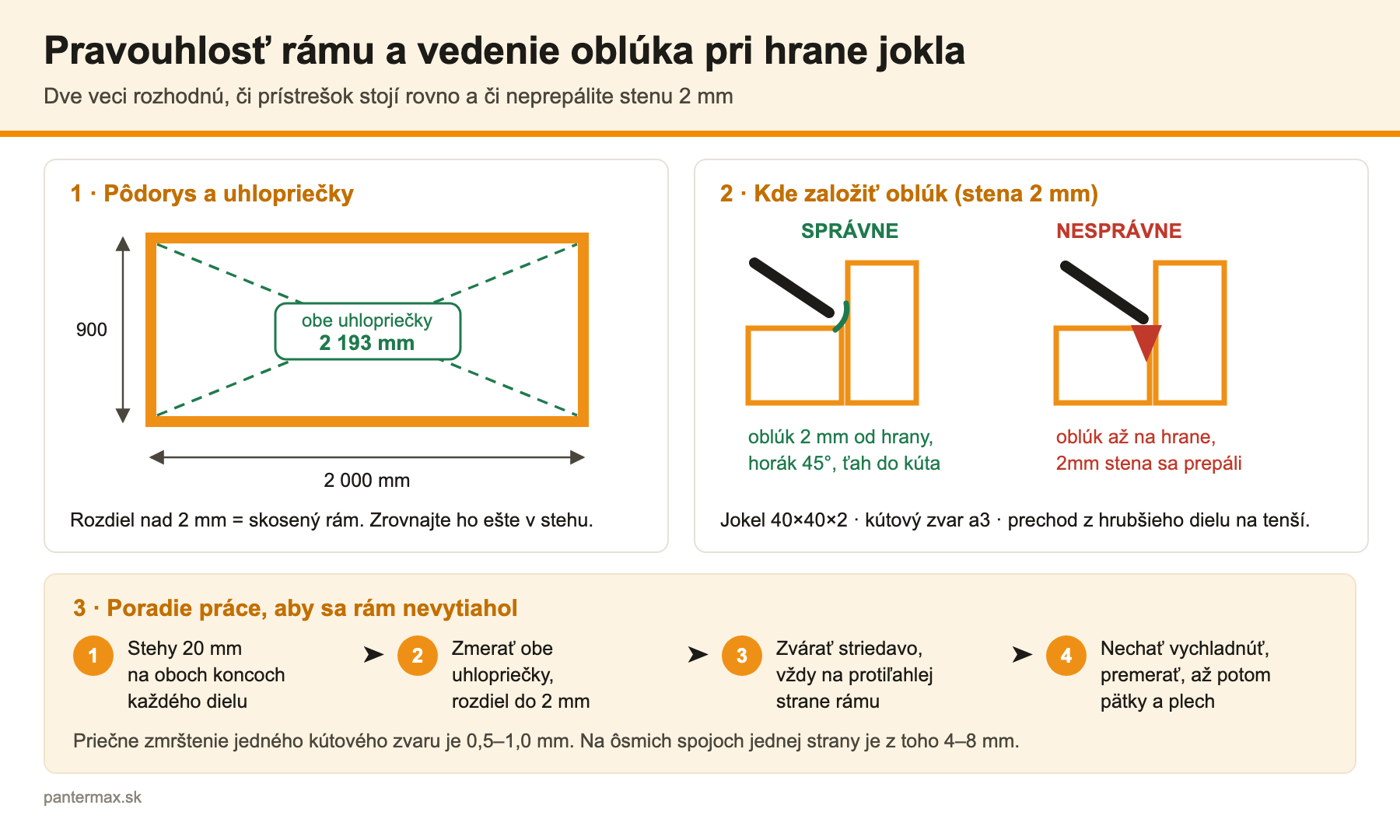

- Zmerajte uhlopriečky. Pri pôdoryse 2 000 × 900 mm musia obe vyjsť 2 193 mm. Rozdiel nad 2 mm znamená skosený rám — zrovnajte ho teraz, nie po prevarení.
- Prevárajte striedavo. Nikdy dva spoje za sebou na tej istej strane. Po každom zvare prejdite na protiľahlý koniec rámu, nech sa teplo rozloží.
- Väznice C na stĺpiky, potom priečniky D a rošt F. Rošt sa privára naposledy, dvoma stehmi 30 mm na každom konci.
- Nechajte vychladnúť a premerajte. Až potom pätky a plech.
Päť chýb, ktoré tento rám dostanú
| Čo uvidíte | Prečo | Čo s tým |
|---|---|---|
| Diera v boku jokla hneď pri hrane | oblúk založený na hrane, kde 2mm stena nemá kam odvádzať teplo | prúd dole o 10–15 A, oblúk zakladať 2 mm od hrany a ťahať do kúta |
| Uhlopriečky sa líšia o 6 mm | prevarené bez stehov; jeden kútový zvar sa priečne zmrští o 0,5–1,0 mm | stehovať, merať, potom prevárať striedavo — pozri deformácie pri zváraní |
| Drôt sa seká, oblúk padá | prítlak kladiek, opotrebovaná drážka alebo zanesený bowden | nastavenie podávača krok za krokom; kladka 0,6/0,8 mm stojí 10,04 € |
| Stroj vypne uprostred zvaru | prekročený zaťažovateľ, tepelná ochrana odpojila výstup | na 80 A ste hlboko pod limitom; ak to napriek tomu vypína, čítajte o zaťažovateli |
| Po prvej zime hrdza presne v pätkách | voda stojí medzi platňou a betónom, farba tam nedosiahla | pätky natrieť zo všetkých strán pred montážou a podložiť ich 5mm podložkami |
Koľko drôtu a plynu to zožerie
Tento výpočet chýba vo väčšine návodov, pritom rozhoduje o tom, čo si priobjednáte. Konštrukcia má okolo 40 zváraných spojov, dohromady zhruba 4,7 metra kútového zvaru s výškou a3.
- Drôt: kútový zvar a3 uloží asi 86 g kovu na meter, takže 4,7 m robí 400 g. S rozstrekom a zvyškami na konci cievky počítajte 0,5 kg. Jednokilová cievka D100 celý prístrešok pokryje a ešte vám zostane na dva ďalšie.
- Čas oblúka: pri podávaní 4 m/min sa 0,5 kg drôtu 0,8 mm odvinie za 30 minút. Zvyšok víkendu je rezanie, meranie a brúsenie.
- Plyn: 12 l/min × 30 minút je 360 litrov, s predfukom a štartmi okolo 460 litrov. Osemlitrová fľaša s tlakom 200 bar obsahuje 1 600 litrov — vystačí na tri také stavby.
Kto stavia viac než jednu vec za rok, siahne skôr po päťkilovej cievke G3Si1 0,8 mm za 20,90 € — vychádza na 4,18 € za kilo namiesto 5,60 €. Má to jeden háčik, o ktorom je reč nižšie.
Pätky, farba a sneh
Stĺpiky nezabetónovávajte. Privarte pod ne platne 100×100×5 mm, natrite ich zo všetkých strán a prikotvite do betónových pätiek alebo zámkovej dlažby chemickou kotvou M10. Oceľ v betóne zhnije zvnútra a nedozviete sa to, kým vám prístrešok nesadne.
Strecha má plochu 2,2 m². Charakteristickú hodnotu zaťaženia snehom určuje STN EN 1991-1-3 spolu s národnou prílohou podľa konkrétnej polohy stavby — na Slovensku nie je zadaná číslom oblasti ako v Česku, ale mapou. Počítajme s 1,5 kN/m², čo pokryje väčšinu nížinných a podhorských lokalít: na tú strechu potom patrí 3,3 kN — asi 330 kg snehu. Väznica 40×40×2 podopretá po 980 mm to unesie s veľkou rezervou: prierezový modul profilu je 3,67 cm³ a napätie od snehu vychádza okolo 22 N/mm² proti medzi klzu 235 N/mm² ocele S235JRH. V horských oblastiach si hodnotu overte — tam môže byť aj niekoľkonásobne vyššia.
Farba: odmastiť, odhrdzaviť okuje z jokla (má ich z valcovania celý povrch), základ s antikoróznym pigmentom a dve vrstvy vrchnej. Pozor na to, že zvárané okolie spoja má inú štruktúru povrchu a základ tam drží horšie — tie miesta prebrúste šmirgľom P80.
Povolenie a požiarne pravidlá
Prístrešok 2 000 × 900 mm má zastavanú plochu 1,8 m² a výšku 1,94 m. Podľa § 2 ods. 4 písm. a) zákona č. 25/2025 Z. z. (stavebný zákon, účinný od 1. apríla 2025) je prístrešok drobnou stavbou, pokiaľ jeho zastavaná plocha nepresahuje 50 m² a výška 5 m. Ste hlboko pod limitom.
Jeden krok tu ale vynechať nemôžete: na drobnú stavbu podľa § 2 ods. 4 písm. a) až c) sa podľa § 18 ods. 3 toho istého zákona vyžaduje ohlásenie stavebnému úradu. Nie je to stavebné povolenie ani konanie o stavebnom zámere, ale úrad o stavbe vedieť má. Ohlásenie sa výslovne vyžaduje aj vtedy, keď stavba stojí bližšie než 2 m od hranice pozemku — a práve odstup od susedovho plota býva zdrojom väčšiny sporov okolo prístreškov na drevo.
Pri samotnom zváraní: vyhláška MV SR č. 121/2002 Z. z. o požiarnej prevencii radí zváranie a tepelné delenie kovov medzi činnosti so zvýšeným nebezpečenstvom vzniku požiaru (§ 1 ods. 1 písm. c). Povinnosti, ktoré z toho plynú — písomný pokyn, protipožiarna asistenčná hliadka, vybavenie hasiacimi prostriedkami — mieria na firmy. Na vás ako fyzickú osobu sa vzťahuje § 14 ods. 1 zákona č. 314/2001 Z. z. o ochrane pred požiarmi: konať tak, aby nedošlo k vzniku požiaru pri manipulácii s otvoreným ohňom, a dodržiavať zásady protipožiarnej bezpečnosti pri činnostiach so zvýšeným nebezpečenstvom vzniku požiaru.
V praxi to znamená presne to, čo by ste urobili aj bez predpisu: vypratať okruh zhruba 10 m od miesta zvárania, mať poruke aspoň jeden funkčný práškový hasiaci prístroj a skontrolovať miesto ešte niekoľko hodín po skončení práce. Suchá tráva a kopa dreva pár metrov od horáka sú presne tá situácia, na ktorú to ustanovenie mieri.
Ktorá zváračka na tento projekt
Na 80 A a 30 minút oblúka zvládne prístrešok každá invertorová MIG/MAG zváračka na 230 V. Rozdiel sa prejaví inde — v tom, koľkokrát budete meniť cievku a či budete napätie ladiť sami.

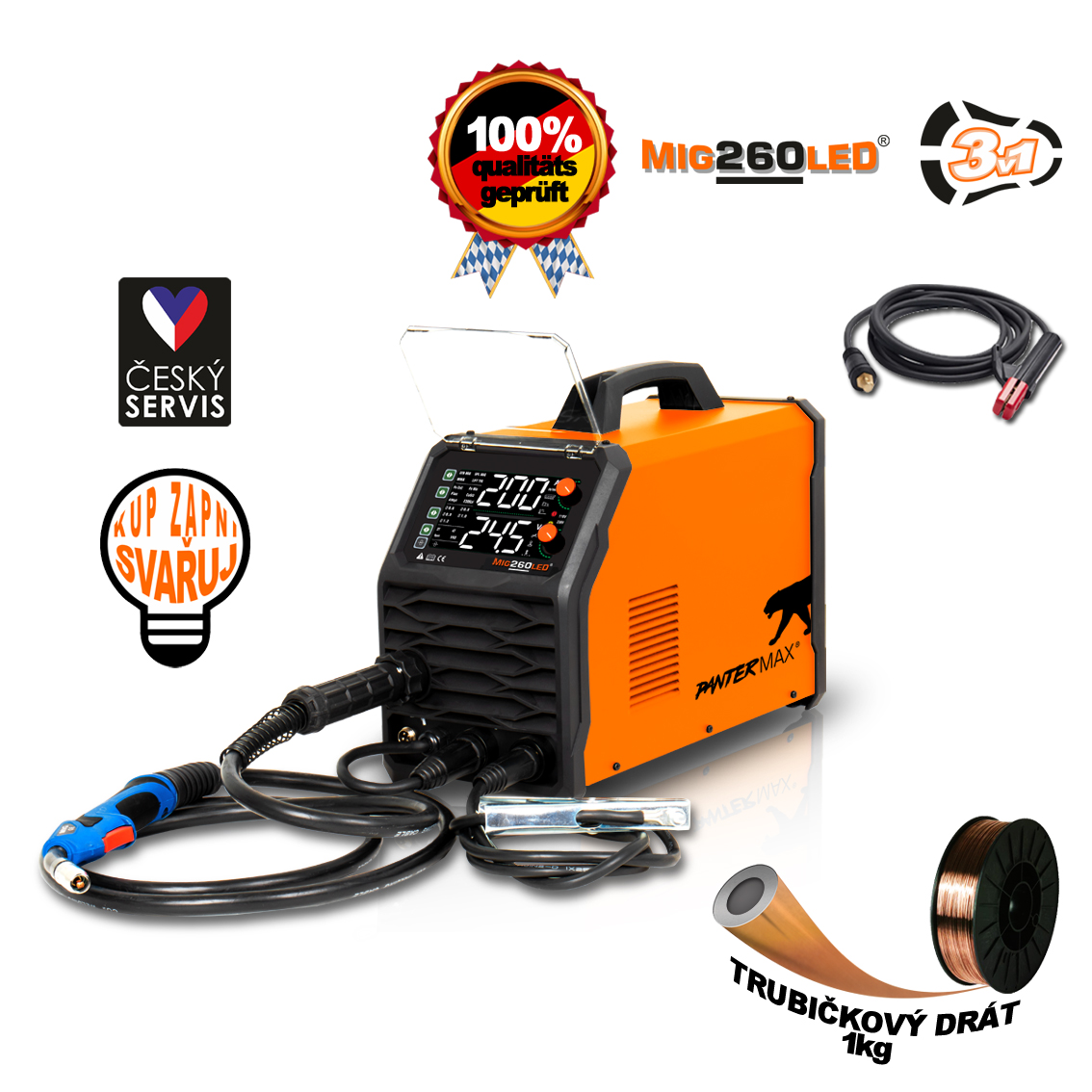

| Parameter | MIG210FALCO 3 LCD | MIG260LED |
|---|---|---|
| Rozsah prúdu MIG | 35–180 A | 30–200 A |
| Zaťažovateľ (40 °C) | 40 % @ 180 A 100 % @ 114 A |
60 % @ 200 A 100 % @ 155 A |
| Typ cievky | len D100 / 1 kg | D100 / 1 kg aj D200 / 5 kg |
| Synergické krivky | nie, ladíte ručne | 6 (Fe CO₂, Fe MIX, FLUX, ER308LSi, AlMg5, CuSi3) |
| Hmotnosť | 5,5 kg | 10 kg |
| Istenie | 16 A, charakteristika D | 16 A, charakteristika D |
| Cena | 207,85 € | 350,33 € |
Teraz to nepríjemné z našej strany: MIG210FALCO 3 LCD má rovnako malý priestor na cievku ako stroje za polovicu — vojde doň len D100 s hmotnosťou 1 kg. Lacnejšiu päťkilovú cievku doň nedáte. Na tento prístrešok to nevadí, pretože spotrebujete pol kila a jedna D100 stačí. Vadiť to začne, až budete variť plot alebo druhý prístrešok a začnete cievky meniť uprostred práce.
Ak staviate jednu vec a potom stroj na pol roka upracete, je FALCO so svojimi 5,5 kg a 114 A v stopercentnom zaťažovateli na tento projekt dosť. MIG260LED dáva zmysel vtedy, keď viete, že po prístrešku príde brána.
Čo k tomu potrebujete

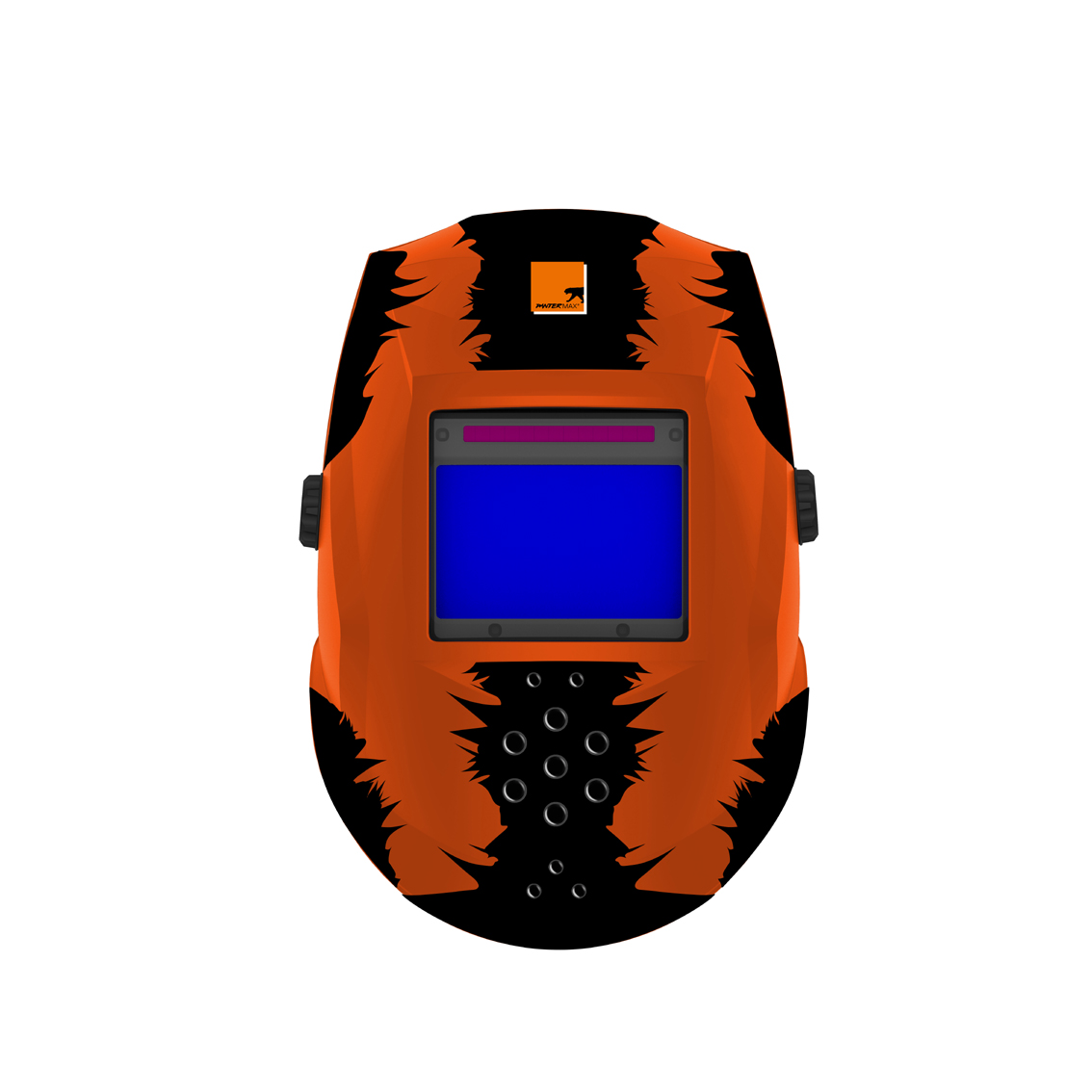

Kukla 2000 má optickú triedu 1/1/1/1 a štyri senzory oblúka, zorné pole 100 × 60 mm. Tlakové fľaše podliehajú preprave v režime ADR, takže ich prepravca vozí zvlášť od zvyšku objednávky — aktuálne podmienky dopravy nájdete v košíku.
Časté otázky
Aký prúd nastaviť na jokel 2 mm?
Na kútový zvar dvoch joklov so stenou 2 mm choďte 75–90 A pri 17,0–18,5 V s drôtom 0,8 mm a podávaním 3,5–4,5 m/min. Keď prepaľujete, uberte 10–15 A a skontrolujte, že nezakladáte oblúk priamo na hrane profilu.
Potrebujem na prístrešok na drevo stavebné povolenie?
Nie. Prístrešok 2 000 × 900 mm s výškou 1,94 m je podľa § 2 ods. 4 písm. a) zákona č. 25/2025 Z. z. drobnou stavbou — limit je 50 m² zastavanej plochy a 5 m výšky. Podľa § 18 ods. 3 ho však musíte ohlásiť stavebnému úradu, a to platí o to viac, ak stojí bližšie než 2 m od hranice pozemku.
Koľko drôtu spotrebujem na zvarenie prístrešku?
Zhruba 0,5 kg plného drôtu 0,8 mm na 4,7 metra kútového zvaru. Jednokilová cievka D100 za 5,60 € prístrešok pokryje s veľkou rezervou.
Dá sa to zvariť bez plynu, na rúrkový drôt?
Áno. Samokryvný drôt E71T-GS 0,9 mm, obrátená polarita (zem na „+“, horák na „−“), 75–95 A. Zvar bude hrubší a rozstrek výrazne väčší, ale pod farbou to nikto nespozná. Ušetríte tým nákup fľaše za 94,62 €.
Nevyhodí mi zváračka istič?
MIG210FALCO aj MIG260LED chcú istič 16 A s charakteristikou D. Na bežnom ističi B 16 A môže stroj pri rozbehu vyhodiť — ako to vyriešiť, rozoberá článok Zváračka a ističe. Na 80 A, ktoré tu potrebujete, je odber hlboko pod maximom stroja.
