Pri TIG zváraní (GTAW) sa väčšina pozornosti tradične sústreďuje na voľbu wolfrámovej elektródy, prídavného materiálu, typu prúdu (DC/AC, pulzný režim) alebo nastavenie zdroja. Nemenej dôležitým, a pritom často podceňovaným prvkom, je však plynová hubica horáka – konkrétne voľba medzi klasickou keramickou hubicou a plynovou šošovkou (gas lens). Práve táto časť má zásadný vplyv na kvalitu ochrany zvarového kúpeľa, stabilitu oblúka aj konečný vzhľad zvaru, najmä pri nerezi, titáne alebo hliníkových zliatinách.
Princíp ochrany zvaru argónom pri TIG
Úlohou ochranného plynu (najčastejšie argón, prípadne zmesi s héliom) je zabrániť prístupu kyslíka, dusíka a vodnej pary k roztavenému kovu a zahriatej elektróde. Ak je prúdenie plynu nerovnomerné alebo turbulentné, ochranná atmosféra sa rozpadá a dochádza k oxidácii zvarového kúpeľa. Výsledkom môžu byť:
-
zhoršené mechanické vlastnosti zvaru,
-
zmena farby povrchu (typicky tmavé oxidy pri nerezi),
-
nestabilný oblúk a kolísanie zvarového kúpeľa.
Spôsob, akým je plyn vedený z horáka, je teda kľúčový – a práve tu sa zásadne líši klasická keramika a gas lens.
Klasická keramická hubica – jednoduché a funkčné riešenie
Klasická keramická hubica privádza plyn priamo z tela horáka do priestoru pred wolfrámovú elektródu. Prúd plynu je relatívne úzky a má tendenciu prechádzať do turbulentného režimu, najmä pri vyšších prietokoch alebo pri dlhšom vysunutí elektródy.
Výhody:
-
jednoduchá konštrukcia,
-
nízka cena,
-
dostatočné riešenie pre bežné aplikácie (krátke vysunutie wolfrámu, otvorené zvary).
Obmedzenia:
-
menšia stabilita ochranného oblaku,
-
nutnosť vyššieho prietoku argónu,
-
vyššia citlivosť na prievan a zváranie v rohoch či kútoch.
Pre rutinné práce na uhlíkovej oceli alebo tam, kde nie sú vysoké nároky na estetiku zvaru, je klasická keramika plne použiteľná.
Plynová šošovka (gas lens) – riadené laminárne prúdenie
Gas lens obsahuje jemné sito (najčastejšie z nehrdzavejúcej ocele), ktoré usmerňuje prúd argónu a mení ho z turbulentného na laminárny. Plyn tak vytvára širší a rovnomernejší ochranný oblak, ktorý lepšie obklopuje wolfrám aj zvarový kúpeľ.
Hlavné prínosy gas lens:
-
výrazne lepšia ochrana zvaru,
-
možnosť dlhšieho vysunutia wolfrámovej elektródy,
-
nižší potrebný prietok argónu pri rovnakej úrovni ochrany,
-
lepšia kontrola zvarového kúpeľa a pokojnejší oblúk.
Tieto vlastnosti sú zásadné pri zváraní nehrdzavejúcej ocele, titánu, jemných hliníkových dielov alebo pri práci v rohoch, rúrach a ťažko prístupných miestach.
Kedy gas lens skutočne pomôže
Použitie plynovej šošovky má najväčší prínos v nasledujúcich situáciách:
-
Dlhšie vysunutie wolfrámu (napr. 8–12 mm): nevyhnutné pri zváraní kútových zvarov alebo hlbších drážok.
-
Kútové a vnútorné zvary, kde sa plyn ľahko odráža od stien a vzniká turbulencia.
-
Nízke zváracie prúdy a pulzné TIG, kde je zvarový kúpeľ citlivejší na nestabilitu.
-
Vysoko legované materiály, kde aj krátkodobé narušenie ochrany vedie k oxidácii.
V týchto prípadoch býva rozdiel vo vzhľade zvaru (čistota, farba, rovnomernosť húsenice) veľmi výrazný.
Nastavenie prietoku argónu: menej môže byť viac
Jednou z častých chýb je snaha „poistiť“ ochranu zvýšením prietoku plynu. Pri gas lens to však často vedie k opačnému efektu.
Orientačné hodnoty:
-
klasická keramika: cca 7–10 l/min,
-
gas lens: zvyčajne 5–8 l/min.
Príliš vysoký prietok spôsobuje nasávanie okolitého vzduchu a rozpad ochranného oblaku. Správne nastavenie sa prejaví pokojnejším oblúkom, čistým zvarovým kúpeľom a rovnomernou farbou zvaru.
Gas lens vs. iné technológie zvárania
Treba zdôrazniť, že význam plynovej šošovky je špecifický pre TIG zváranie. Pri procesoch ako MIG/MAG, laserové zváranie alebo plazmové zváranie je ochrana riešená odlišne a konštrukcia horáka má iné kritériá. TIG však zostáva metódou s najvyššími nárokmi na kvalitu ochrannej atmosféry – a preto je voľba správneho príslušenstva zásadná.
Sady gas lens a keramických hubíc v praxi
V praxi sa osvedčuje mať k dispozícii kompletné sady gas lens, ktoré obsahujú:
-
telo plynovej šošovky,
-
niekoľko veľkostí keramických alebo sklenených hubíc,
-
kompatibilné držiaky wolfrámu.
Takéto sady umožňujú rýchle prispôsobenie horáka konkrétnej aplikácii bez kompromisov v kvalite zvaru. Klasické keramické hubice potom zostávajú vhodnou voľbou pre menej náročné operácie.
Rozdiel medzi plynovou šošovkou a klasickou keramikou nie je marketingový detail, ale technicky podložený faktor, ktorý priamo ovplyvňuje kvalitu TIG zvaru. Gas lens prináša lepšiu ochranu, stabilnejší oblúk a vyššiu estetickú úroveň zvaru tam, kde na tom skutočne záleží. Správna voľba a nastavenie prietoku argónu potom umožnia tieto výhody plne využiť bez zbytočnej spotreby plynu.

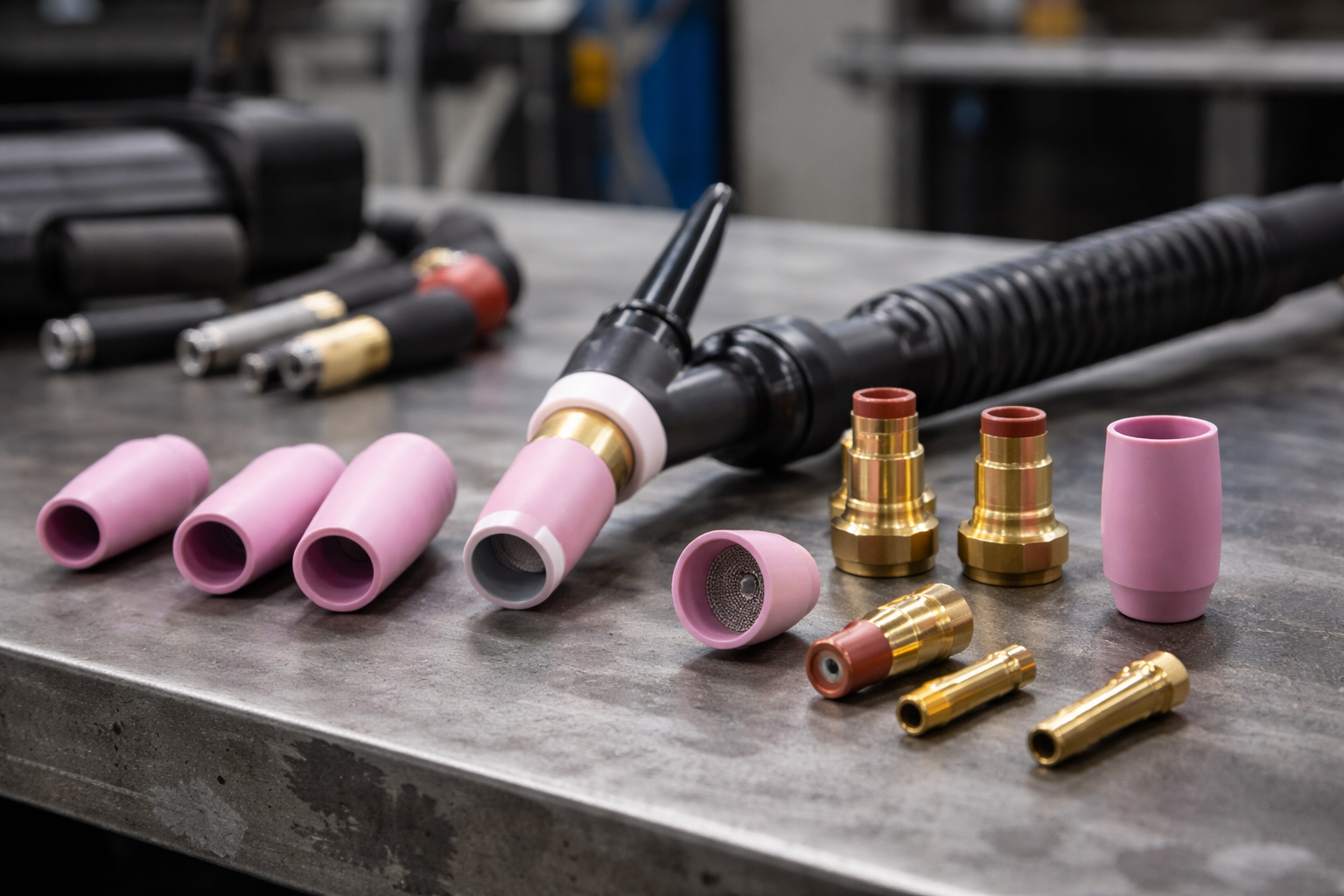

Ilustračný obrázok bol generovaný pomocou nástroja ChatGPT (OpenAI). Obrázok slúži výlučne na vizuálnu ilustráciu a nemusí zobrazovať skutočný produkt.
