Kvalita zvaru pri metódach MIG/MAG je ovplyvnená celým reťazcom faktorov – od stabilného elektrického oblúka, cez parametre zváracieho zdroja až po presné a rovnomerné podávanie drôtu. Práve podávač drôtu je často podceňovanou, ale kľúčovou súčasťou procesu. Odborné publikácie AWS aj technické podklady výrobcov, ako sú Fronius či ESAB, potvrdzujú, že konzistentný posuv drôtu má priamy vplyv na tvorbu zvarovej kúpeľe, prievar, tvar húsenice aj tvorbu rozstreku. Nesprávne zvolený alebo zle nastavený podávač môže spôsobovať kolísanie oblúka, mikrotrhliny aj výrazné zhoršenie produktivity.
Správna konštrukcia podávača: základ stabilného posuvu
Podávač drôtu musí byť schopný udržať konštantnú rýchlosť posuvu (wire feed speed – WFS) aj pri zmenách zaťaženia. Podľa EN ISO 21904 a odporúčaní IIW má konštrukcia podávača zásadný vplyv na celkovú stabilitu procesu:
1. Počet a typ kladiek
-
Dvojkladičkové podávače sú bežné a vhodné pre štandardné aplikácie.
-
Štvorkladičkové podávače poskytujú vyššiu priľnavosť k drôtu a stabilnejšie podávanie najmä pri väčších cievkach (D300), tvrdších materiáloch a dlhších horákoch.
Výrobcovia odporúčajú štvorkladkový systém pre pulzné MIG/MAG, kde je stabilita posuvu zásadná pre presné riadenie kvapkového prenosu.
2. Tvar prítlačných drážok
-
V-drážky pre oceľové plné drôty
-
U-drážky pre hliník (minimalizujú deformáciu drôtu)
-
Knurlované drážky pre trubičkové drôty
Nesprávne zvolený typ drážky vedie k šmýkaniu, deformácii alebo zanášaniu drôtu, čo má priamy vplyv na tvar zvaru.
3. Stabilný motor a riadenie podávača
Moderné podávače využívajú digitálne riadenie WFS, umožňujúce presnejšie nastavenie, najmä pri synergickom alebo pulznom režime. Výrobcovia uvádzajú, že odchýlka posuvu väčšia než ±5 % môže spôsobovať nestabilný oblúk a kolísanie prúdu.
Optimalizácia podávania drôtu na zlepšenie kvality zvaru
1. Kvalitný bowden (vodič drôtu)
Bowden má zásadný vplyv na trenie drôtu a potrebnú prítlačnú silu kladiek. AWS odporúča pravidelne kontrolovať:
-
opotrebovanie,
-
upchávanie kovovými časticami,
-
správnu dĺžku a priechodzí priemer.
Pri mäkkých materiáloch (Al, Cu) sa používajú teflónové alebo uhlíkové vložky.
2. Minimálny polomer ohybu a správna dĺžka horáka
Príliš ostré ohyby v horáku zvyšujú odpor posuvu. To je kritické najmä pri hliníku, kde dochádza k zborteniu drôtu. Technológovia IIW odporúčajú pre MIG zváranie hliníka používať čo najkratší horák, prípadne systém Push-Pull, pri ktorom podávač v horáku podporuje hlavný podávač. To výrazne zlepšuje stabilitu oblúka aj kvalitu húsenice.
3. Správna prítlačná sila kladiek
Nadměrný prítlak: deformácia drôtu, zvýšené trenie.
Nedostatočný prítlak: preklz, pulzovanie drôtu, nestabilný oblúk.
Výrobcovia ako Fronius odporúčajú vykonať test: ľahké potiahnutie za drôt – posuv má byť hladký bez preklzu.
4. Kompatibilita drôtu, trysky a kontaktné špičky
Pre presný prenos prúdu je nutná správna vôľa medzi drôtom a kontaktnou špičkou. Opotrebované špičky spôsobujú kolísanie prúdu a chaotický prenos kovu.
Ako podávač ovplyvňuje kvalitu zvaru
1. Tvar zvarovej húsenice
Pri stabilnom posuve drôtu je prievar pravidelný, húsenica symetrická a hladká. Nestabilný posuv spôsobuje „pílovitý“ vzhľad a nekonzistentnú šírku húsenice.
2. Rozstrek a čistota zvaru
Kolísanie posuvu a prúdu vedie k nežiaducemu rozstreku. Stabilný podávač s kvalitným riadením výrazne redukuje množstvo rozstreku najmä pri pulznom MIG/MAG.
3. Vady zvaru: póry, studené spoje, mikrotrhliny
Nerovnomerné prísuny materiálu menia energiu oblúka. Výsledkom môžu byť:
-
nedostatočný prievar,
-
turbulencie v kúpeľi → pórovitosť,
-
tepelne indukované mikrotrhliny.
Štúdie AWS potvrdzujú, že nestabilné podávanie môže zvýšiť výskyt pórov až o 30 %.
Správna voľba podávača drôtu a jeho nastavenia patrí medzi najefektívnejšie spôsoby, ako zvýšiť stabilitu oblúka a celkovú kvalitu zvaru pri metódach MIG/MAG. Kvalitný štvorkladkový podávač, vhodne zvolené prítlačné kolieska, správny bowden a presné digitálne riadenie posuvu spoločne eliminujú väčšinu problémov spôsobených nestabilným prísunom materiálu. Investícia do kvalitného podávacieho systému sa tak priamo premieta do vyššej produktivity, menšieho rozstreku a výrazne lepších mechanických vlastností zvarov.

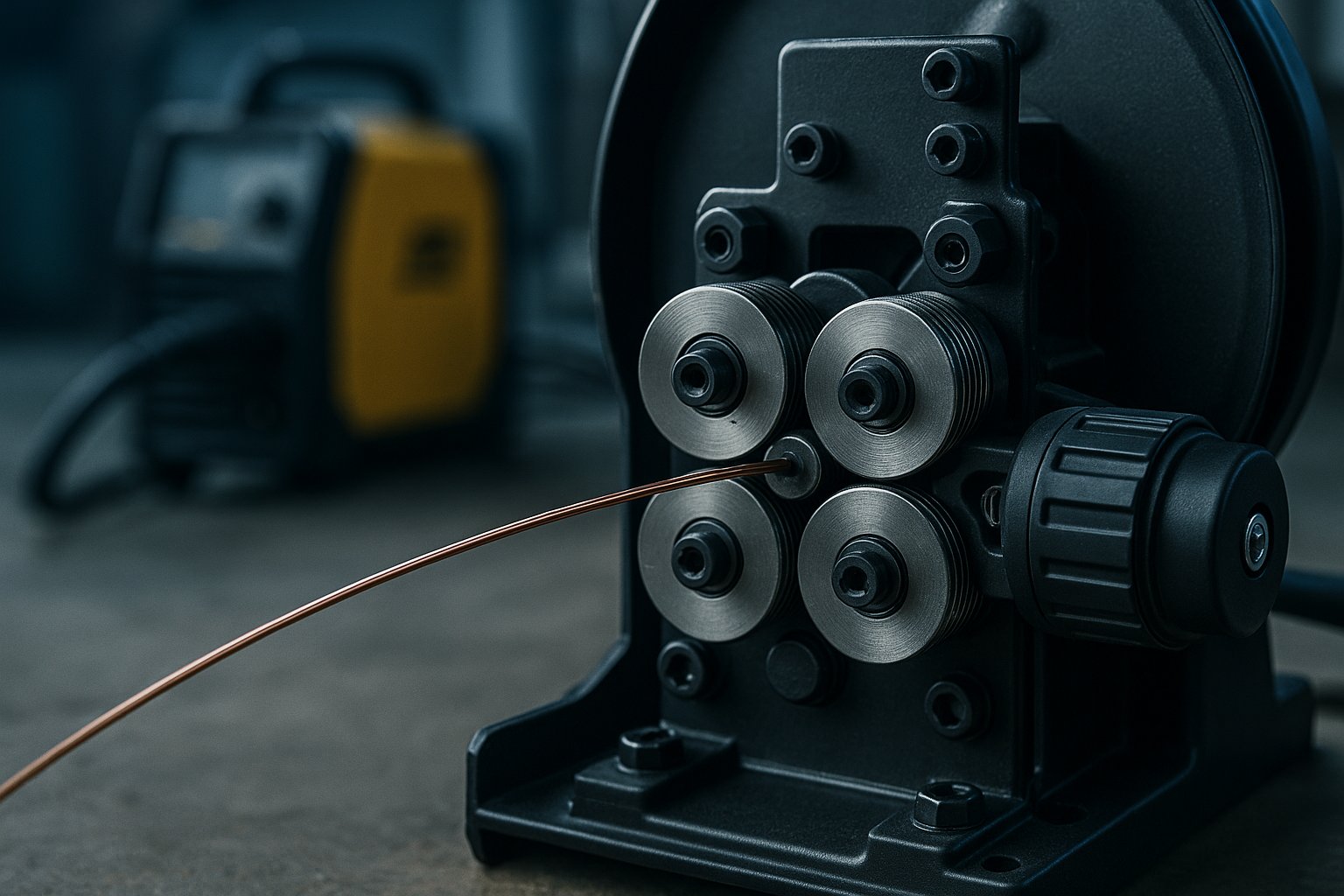

Ilustrační obrázek byl generován pomocí nástroje ChatGPT (OpenAI). Obrázek slouží pouze k vizuální ilustraci a nemusí zobrazovat skutečné produkty.
