Stabilita zváracieho oblúka je výsledkom celého radu faktorov – od nastavenia zdroja, voľby prídavného materiálu a ochranného plynu až po kvalitu elektrického obvodu medzi zváračkou a obrobkom. Práve zváracie káble, ich prierez, dĺžka a kvalita zemniacej svorky patria medzi najčastejšie podceňované prvky. Zle zvolený alebo opotrebovaný káblový obvod pritom vedie k úbytku napätia, kolísaniu prúdu, prehrievaniu a v krajnom prípade k nestabilnému alebo „padajúcemu“ oblúku.
Elektrický obvod zvárania a úbytok napätia
Každý zvárací proces – či už ide o MIG/MAG, TIG, MMA alebo moderné pulzné režimy – je závislý od uzavretého elektrického obvodu. Ten tvoria výstupný zvárací kábel, oblúk, obrobok, zemniaca svorka a spätný kábel. Na každom z týchto miest vzniká elektrický odpor.
Platí základný fyzikálny vzťah: čím dlhší kábel a menší prierez, tým vyšší odpor a tým väčší úbytok napätia. V praxi to znamená, že zdroj síce dodáva nastavený prúd, ale na oblúku už nie je k dispozícii potrebné napätie. Výsledkom je:
-
horšie zapaľovanie oblúka,
-
nestabilné horenie,
-
zvýšený rozstrek pri MIG/MAG,
-
horší tvar zvarovej húsenice,
-
nárast tepelného zaťaženia káblov aj konektorov.
Voľba správneho prierezu zváracích káblov
Prierez kábla musí zodpovedať maximálnemu zváraciemu prúdu a zároveň dĺžke vedenia. Častou chybou je použitie kábla, ktorý „papierovo“ vyhovuje prúdu, ale je príliš dlhý.
Všeobecne platí:
-
do cca 150 A: minimálne 16–25 mm² (krátke dĺžky),
-
do cca 250 A: 25–35 mm²,
-
do cca 350 A: 50 mm²,
-
nad 400 A: 70 mm² a viac.
S rastúcou dĺžkou kábla je potrebné prierez zväčšovať, inak dochádza k nadmernému ohrevu vodiča a izolácie. Prehrievajúci sa kábel je nielen zdrojom strát, ale aj bezpečnostným rizikom.
Kedy sa kábel prehrieva a čo to znamená
Prehrievanie zváracích káblov je jasným signálom, že niečo nie je v poriadku. Najčastejšie príčiny sú:
-
nedostatočný prierez vzhľadom na prúd,
-
príliš dlhý kábel bez zodpovedajúceho navýšenia prierezu,
-
poškodené alebo zoxidované konektory,
-
zlý kontakt v zemniacej svorke.
Teplo vzniká na miestach s najvyšším odporom – typicky v prechodoch. Ak je kábel teplý po celej dĺžke, je poddimenzovaný. Ak sa prehrieva najmä pri koncovkách, problém je v konektoroch alebo krimpovaní.
Zemniaca svorka: malý diel s veľkým vplyvom
Zemniaca (spätná) svorka musí zabezpečiť spoľahlivý, kovovo čistý kontakt s obrobkom. Slabá pružina, znečistené čeľuste alebo malá kontaktná plocha výrazne zvyšujú prechodový odpor.
Kvalitná zemniaca svorka sa vyznačuje:
-
masívnymi medenými alebo mosadznými kontaktmi,
-
dostatočnou prítlačnou silou,
-
veľkou kontaktnou plochou,
-
pevným uchytením kábla bez prehrievania.
Pri vysokých prúdoch, typicky pri MIG/MAG zváraní hrubších materiálov alebo pri automatizácii, sa oplatí používať skrutkovacie alebo magnetické zemniace body, ktoré zabezpečia stabilný kontakt počas celého zvárania.
Ako rozpoznať zlý kontakt v praxi
Problém so zemnením sa často prejavuje nenápadne. Typické príznaky:
-
kolísanie zvuku oblúka,
-
náhodné zhasínanie oblúka pri MIG/MAG,
-
nestabilné zapaľovanie pri TIGu,
-
nezvyčajne horúca zemniaca svorka alebo konektor,
-
viditeľné iskrenie na svorke.
V takom prípade je potrebné skontrolovať nielen svorku, ale celý spätný kábel vrátane konektorov.
Konektory zváracích káblov
Moderné zváračky najčastejšie používajú rýchlospojky typu DINSE. Tie musia byť dimenzované na zodpovedajúci prúd (napr. 35–50, 50–70, 70–95). Poddimenzovaný konektor sa rýchlo prehrieva a zvyšuje straty.
Dôležité je tiež:
-
správne lisovanie (krimpovanie) kábla,
-
čisté a neoxidované kontaktné plochy,
-
pevné zasunutie konektora do zdroja.
Lacné alebo opotrebované konektory sú častým dôvodom „nevysvetliteľných“ problémov so stabilitou oblúka.
Prepojenie s praxou a výber správneho riešenia
Pre profesionálne aj náročné hobby použitie sa oplatí investovať do kvalitných zváracích káblov s dostatočným prierezom, robustných zemniacich svoriek a zodpovedajúcich konektorov. V ponuke špecializovaných dodávateľov možno nájsť hotové káblové zostavy aj jednotlivé komponenty, ktoré sú navrhnuté pre konkrétne prúdové rozsahy a zváracie technológie.
Správne dimenzovaný káblový obvod sa prejaví okamžite – oblúk je pokojnejší, lepšie sa zapaľuje, zdroj pracuje efektívnejšie a znižuje sa tepelné namáhanie celej sústavy.

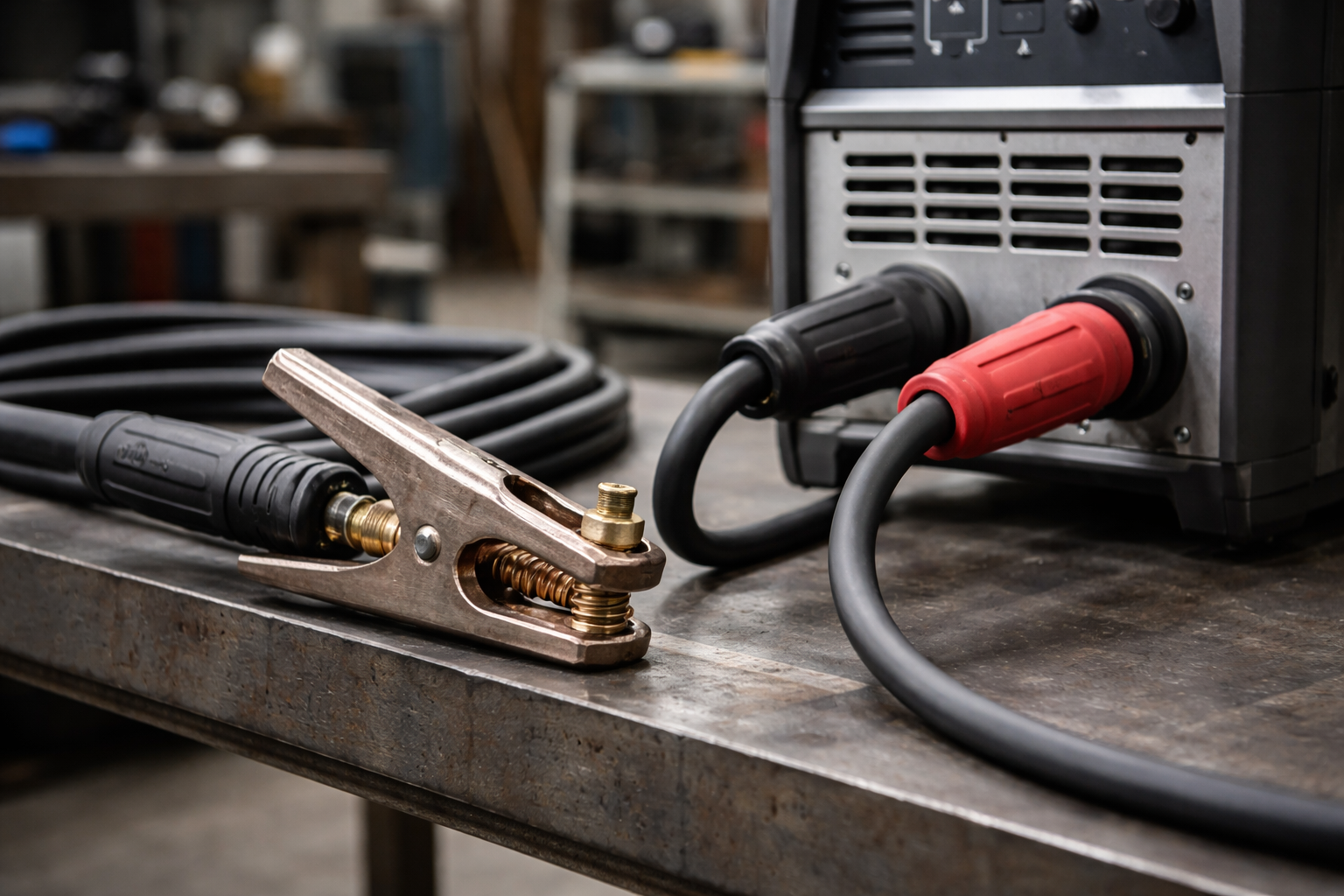

Ilustračný obrázok bol generovaný pomocou nástroja ChatGPT (OpenAI). Obrázok slúži len na vizuálnu ilustráciu a nemusí zobrazovať skutočné produkty.
